阻尼系列
一、產品組成
本 公 司TD08-6 阻尼涂料(光滑平整型)是以聚醚氨酯/環氧樹脂互穿聚合物網絡為阻尼層，以無溶劑環 氧樹脂固化體系為約束層的復合型高性能阻尼涂料。阻尼層包括"阻尼層A 組”和"阻尼層B組 " 兩 個 組 份，其中A 組份為淡黃色粘稠液體，B 組份為綠色粉末。約束層包括兩個部分：底層和面層，兩層均由甲 組份和乙組份(固化劑)兩個組份組成，其中約束層底層甲組份為鐵紅色膏狀物，面層甲組份一般為鐵紅色 (或按客戶要求的顏色)粘稠液狀物。約束層底層和面層乙組份(固化劑)均為棕紅色液體。
二、產品特性
本產品具有以下特性：
1、 復合損耗因數高、減振降噪效果顯著;
2、 附著力強、不龜裂、不脫落、使用壽命長；
3、 無毒、環保、阻燃性好、常溫反應固化、施工方便；
4、 阻尼溫域寬(-40℃~160℃)、環境適應性強；
5、 表面光滑平整，適用于艙室甲板或機艙地面阻尼表面沒有覆蓋物部位，利于排水及清潔衛生。
三、技術指標
|
類型 |
檢 驗 項 目 |
單 位 |
標 準 值 |
|
|
阻 尼 層 |
干燥時間
|
表干 |
h |
≤6 |
|
實干 |
h |
≤18 |
||
|
附著力 (二選一)
|
拉開法 |
MPa |
≥1.8 |
|
|
劃格法 |
級 |
1級以上 |
||
|
密度 |
g/cm³ |
1.1±0.1 |
||
|
約 束 層 |
干燥時間
|
表干 |
h |
≤4 |
|
實干 |
h |
≤12 |
||
|
硬度(邵A) |
|
≥95 |
||
|
密度 |
g/cm³ |
1.5±0.1 |
||
|
復 合 后 |
復合損耗因數 |
nc |
峰值≥0.2 |
|
|
耐0#柴油 |
月 |
≥6,涂層不生銹、不起泡，不脫落 |
||
|
耐3%鹽水 |
月 |
≥6,涂層不生銹、不起泡，不脫落 |
||
|
煙氣毒性 |
|
符合2010年FTP規則附件I第2部分 |
||
|
表面可燃性(低播焰) |
|
符合2010年FTP規則附件I第5部分 |
||
|
密度 |
g/cm³ |
1.5±0.1 |
||

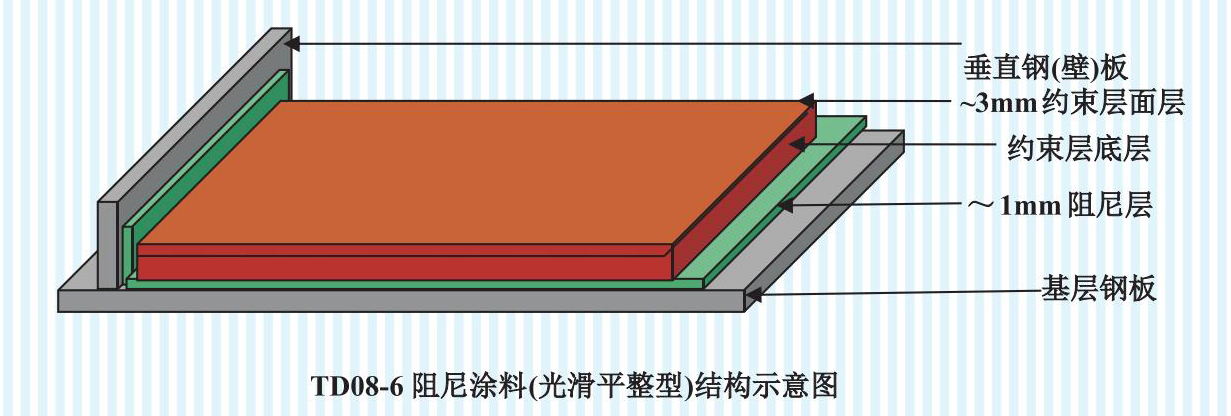

四、產品結構
五、使用部位及厚度
本品約束層與阻尼層總厚度為基層鋼板厚度的1.5~2倍，其中阻尼層厚度為~1mm, 約束層面層厚度
為 ~ 3mm, 約束層底層厚度為本品總厚度減去阻尼層和約束層面層厚度。
